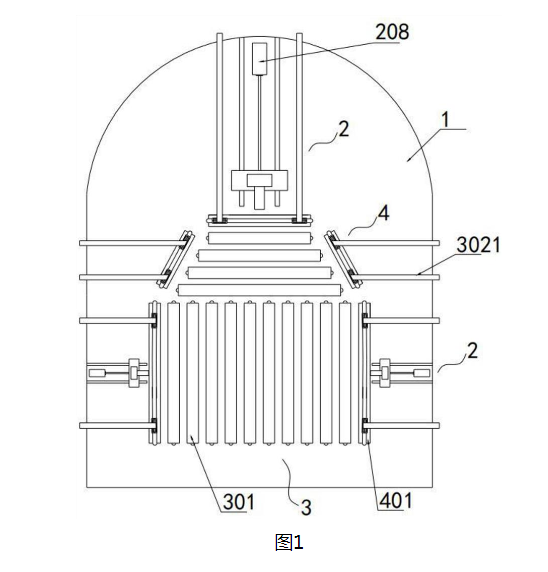

摘要附图：

专利名称: 一种用于对头部放疗的热塑膜自动预成型装置

专利类型: 发明专利

申请日: 2022-03-23

公开日期（授权）: 2024-02-09

发明人: 邓海军; 罗亮; 张黎; 刘广国; 罗文娟; 税莲; 邓成凤; 赵清梅

当前专利权人: 四川绵阳四0四医院

法律状态/事件: 授权

技术功效语段：[0027] 1.通过定型模块、压装模块和二次拉伸模块共同配合，并合理设置定型模块、压装模块和二次拉伸模块在热塑膜中的位置，并限定定型模块、压装模块和二次拉伸模块的不同功能，通过压装模块对热塑膜夹持并带动其上下运动，而定型模块则可大致模拟出患者的体表形态，使压装模块在对热塑模夹持并向下运动时，定型模块对热塑膜进行顶升，接着，通过压装模块向上运动，使热塑膜向上运动，使压装模块失去对热塑膜的拉伸，此时，二次拉伸模块对热塑膜的向上运动进行阻挡，使二次拉伸模块对热塑膜未被定型模块拉伸的部分进行再次拉伸，当拉伸完毕后，压装模块向下运动，将完成拉伸的热塑膜从压装模块上取下即可，通过定型模块、压装模块和二次拉伸模块之间的配合，使得拉伸的热塑膜在退热后的形态与患者的头部形态更加贴合，便于热塑膜的多次使用，提高使用率，也能够提高放疗效果，降低治疗成本。

[0028] 2.本发明通过定型模块和二次拉伸模块的配合，使热塑膜的拉伸更加均匀，且通过本发明拉伸后的热塑膜无需技师手动再次拉伸，使拉伸的热塑膜可直接覆盖在患者体表，并热塑膜上的网孔均匀回缩，从而使热塑膜上的网孔回缩保持一致，不仅固定效果好，且使患者更加舒适，使患者体位固定的个体化程度、重复性和可靠性更高，使体表骨性标记更准确，增强治疗效果。

摘要：本发明公开了一种用于对头部放疗的热塑膜自动预成型装置，属于临床放射治疗患者体位固定领域，该装置包括用于固定热塑膜的压装模块、用于向上拉伸热塑膜的定型模块和用于向下拉伸热塑膜的二次拉伸模块，且压装模块位于定型模块外围，二次拉伸模块位于定型模块上方；所述定型模块包括多个可升降、转动的主拉伸辊，相邻两个主拉伸辊之间间距可调节；所述二次拉伸模块包括多个可升降、转动的副拉伸辊，多个副拉伸辊沿热塑膜边缘依次排布。本发明能有效解决热塑膜拉伸不均匀的问题，从而使热塑膜上的网孔在后期的回缩保持一致，避免出现拉伸不均匀的情况，使患者体位固定的个体化程度、重复性和可靠性更高，治疗效果更好，舒适度好。
